Zubehör · Energiespeicher
PowerPack 0,1 F
Zusätzliche Pufferkapazität für geeignete Innenbeleuchtungen.
—Art. 90202
Verfügbarkeit wird geladen …
Preise und Verfügbarkeit konnten nicht geladen werden.
E-Modell OriginalproduktArt. 90301
Anwendung
Für E-Modell-Innenbeleuchtungen; Gesamtlast und Decoderanschluss prüfen.
Beleuchtungen vergleichen ↗Zubehör · Schaltverstärker
FSV
Mehrere Innenbeleuchtungen über einen Funktionsdecoder schalten.
Der FSV schaltet bis zu acht Innenbeleuchtungen über einen Lok- oder Funktionsdecoder. Die Beleuchtungen werden dabei aus der Gleisspannung versorgt; der Decoder liefert das Schaltsignal. Ein Optokoppler trennt Schaltsignal und Versorgung galvanisch. Die Anleitung der LX-U DCC nennt den FSV für Lasten über 50 mA am Funktionsausgang FX.
- Versorgung der Beleuchtungen aus der Gleisspannung
- Schalten über einen Lok- oder Funktionsdecoder
- Schaltsignal galvanisch getrennt durch Optokoppler
- Für bis zu 8 Innenbeleuchtungen
- Kompakte Platine: 24 × 11 mm
DIE ELEKTRONIK
Jedes Detail. Im ganzen Bild.

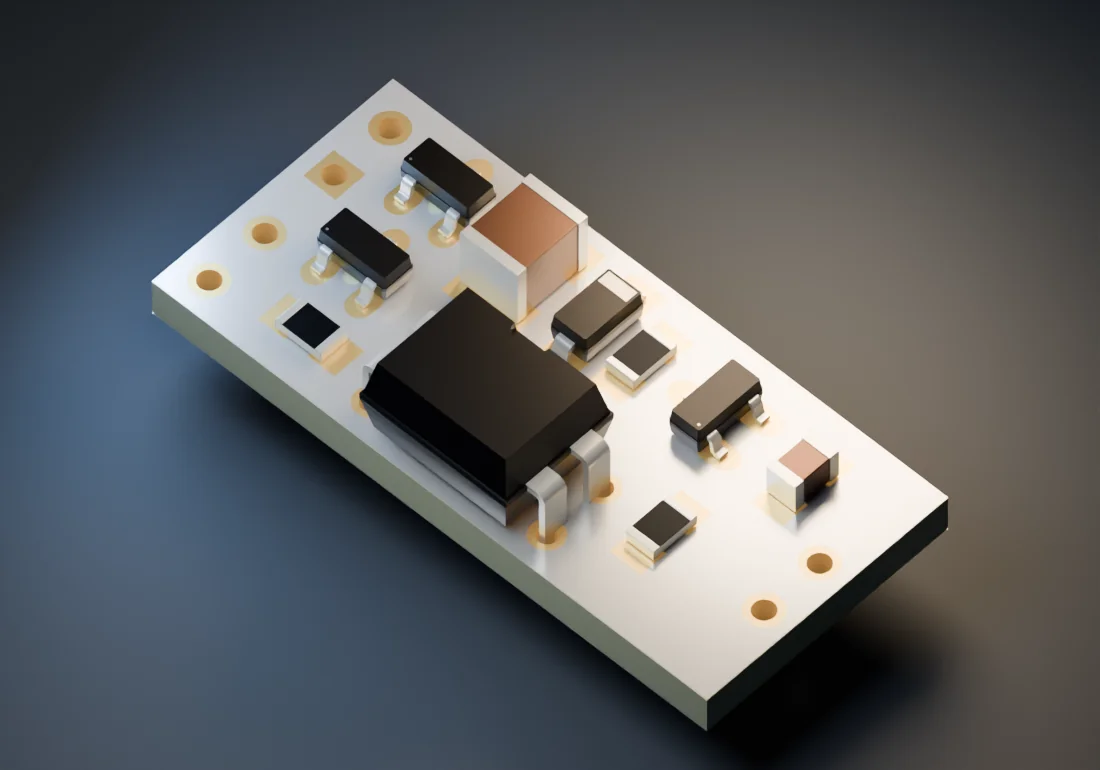

E–MODELL / STUDIODetailansicht3D-Visualisierung
Im Detail
Technische Daten.
- Platinenmaße
- 24 × 11 mm
- Versorgung der Beleuchtungen
- Gleisspannung
- Steuerung
- Schaltsignal vom Lok- oder Funktionsdecoder
- Signaltrennung
- Galvanisch, durch Optokoppler
- Maximale Stromaufnahme
- 0,3 A bei 30 V AC/DC
- Artikelnummern
- 90301
Für einen guten Einbau
Anleitungen.
Vor dem Einbau die Anleitung zur gewählten Artikelnummer lesen. Bauraum, Anschluss und Polarität am konkreten Modell prüfen.
